Futaba 10PXR přijímač R404SBS s telemetrií

T10PXR
Nejnovější verze špičkového desetikanálového počítačového volantového vysílače Futaba s ovladači uloženými v precizních keramických ložiscích a rozšířeným příslušenstvím pro individuální přizpůsobení vašim rukám a zvyklostem. T10PXR používá přenosový systém F-4G 2.4GHz se super rychlou odezvou pro soutěžní i pokročilé rekreační modely aut a lodí. Vysílač je možno také přepnout do přenosových režimů s telemetrií T-FHSS nebo T-FHSS SR a S-FHSS bez telemetrie a používat tak celou škálu T-FHSS a S-FHSS přijímačů pro RC auta a lodě. Při použití přijímače R404SBS F-4G máte k dispozici 4 kanály PWM pro klasická serva (s individuálně nastavitelným režimem pro SR serva Futaba, digitální nebo analogová serva), kanály 5-10 na sériovém výstupu S.BUS2 pro S.BUS2 serva a možnost přenosu telemetrie ze senzorů připojených do zásuvky S.BUS2.

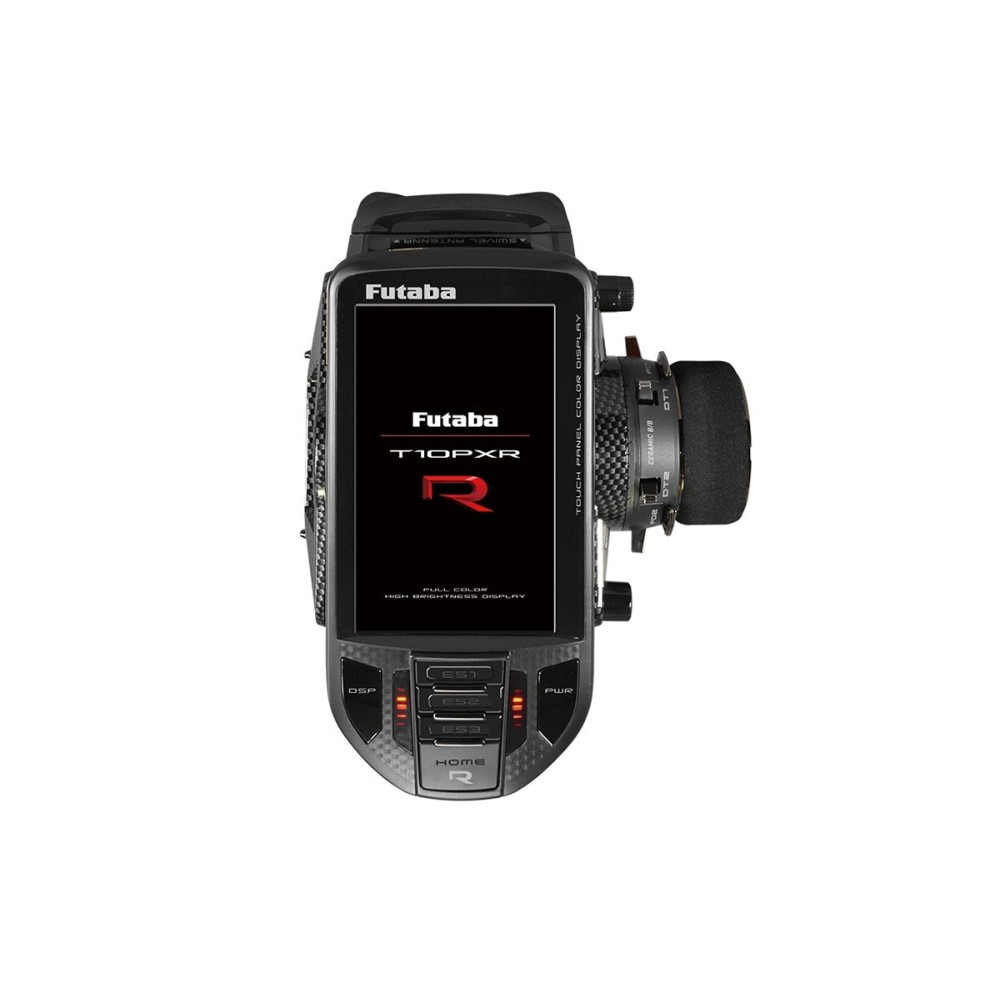

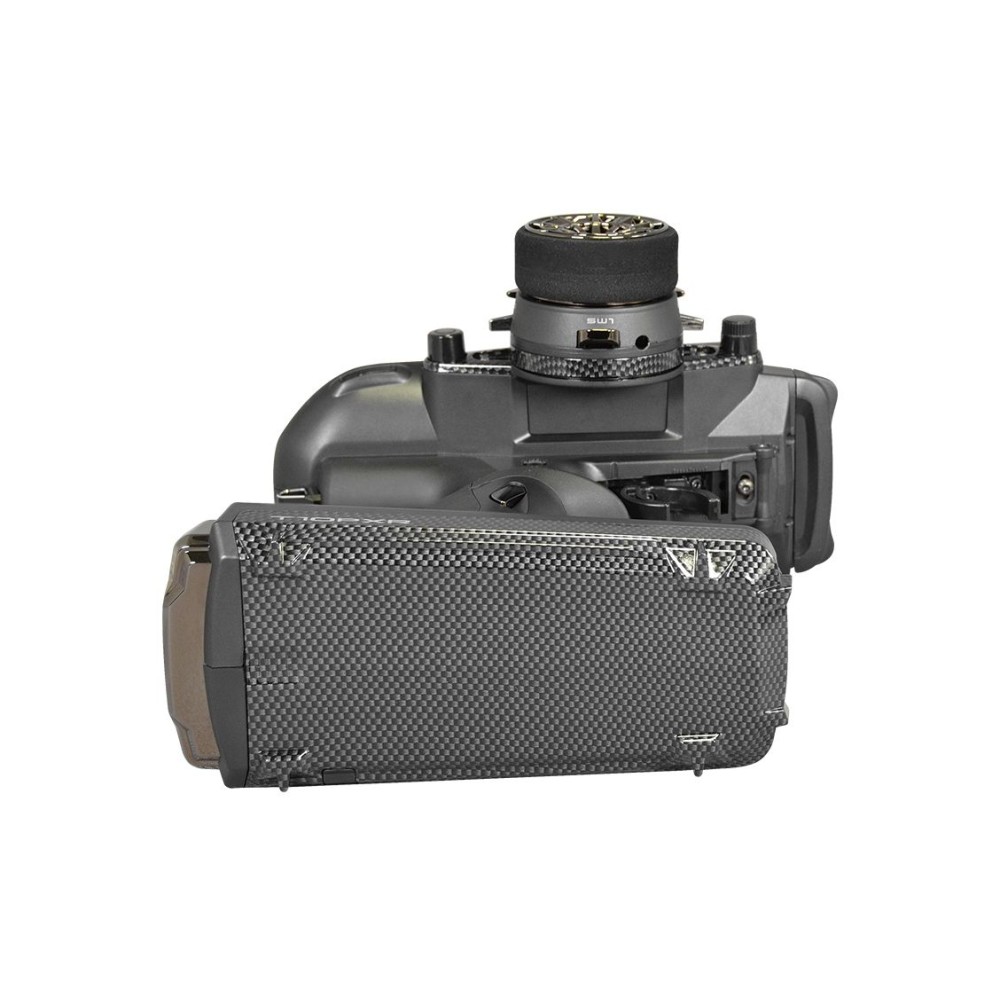

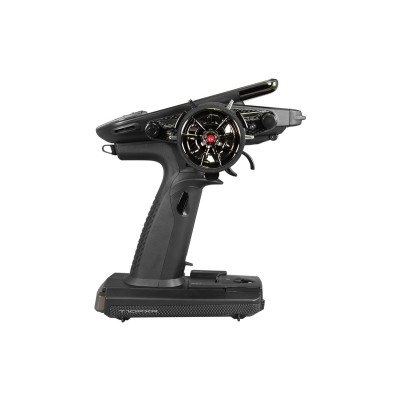

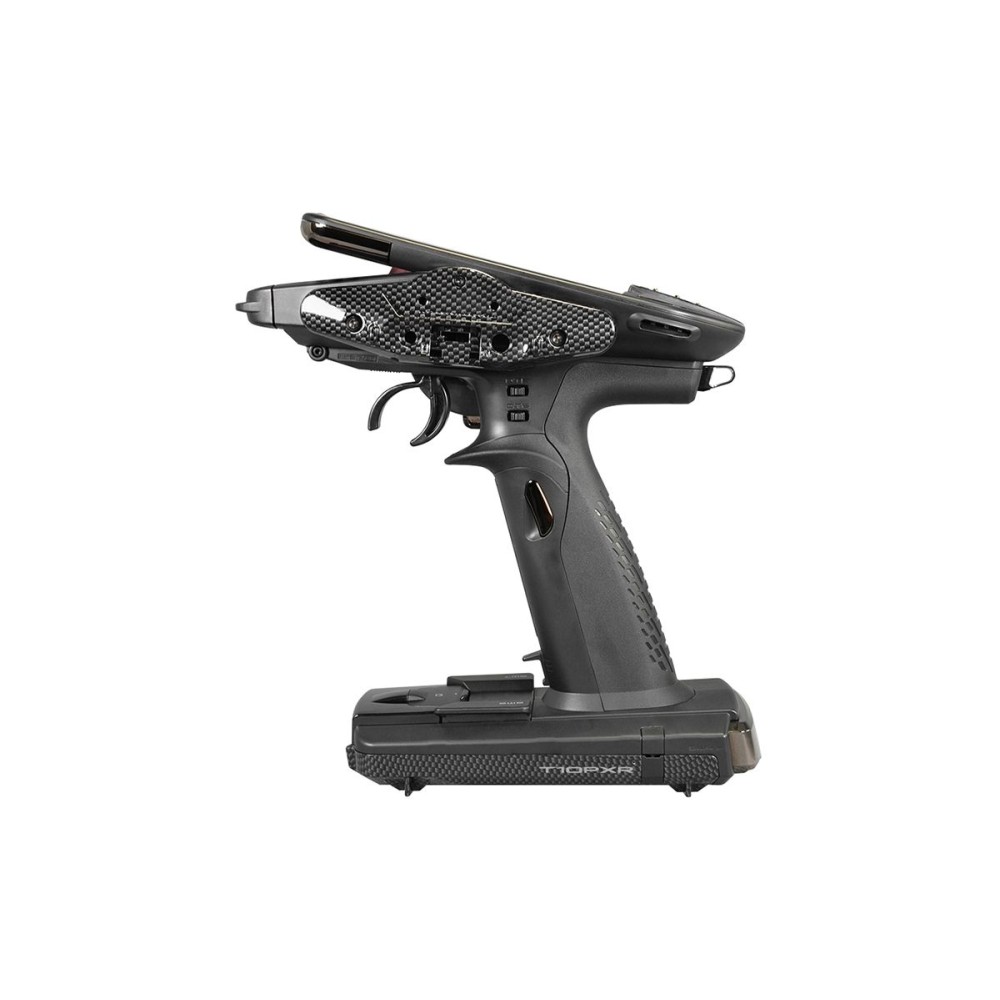

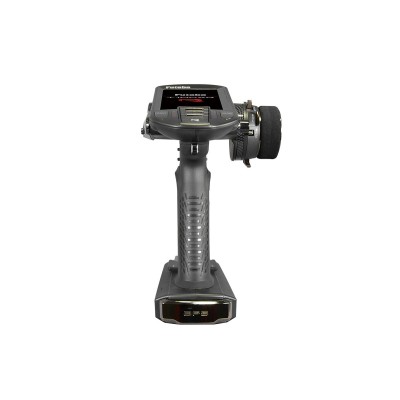

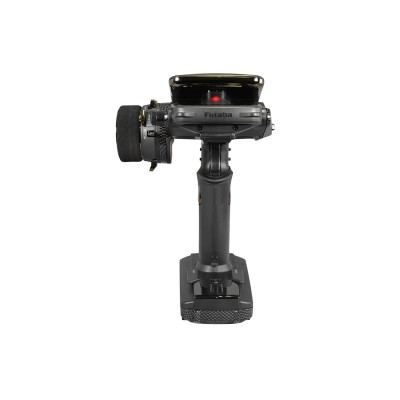

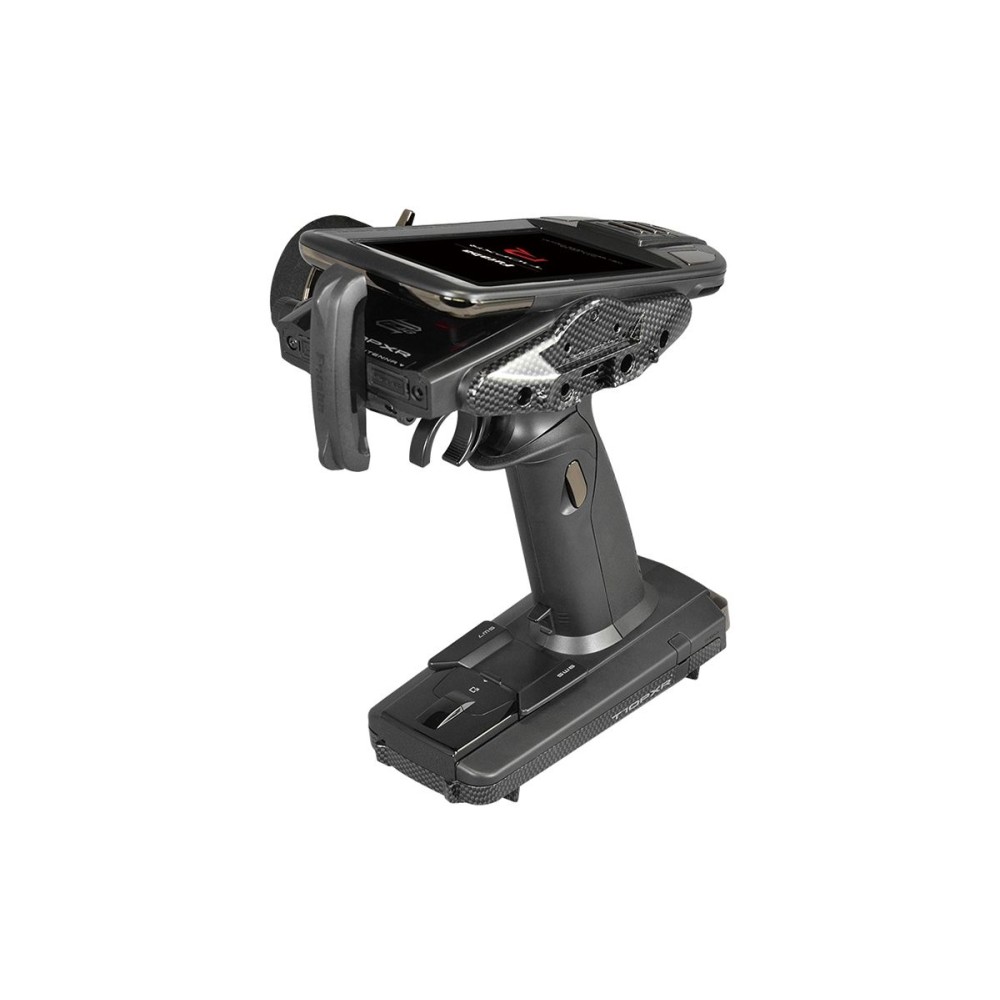

Vysílač T10PXR v klasickém volantovém designu s rukojetí dokonale padnoucí do ruky je vybaven volantovým ovladačem řízení, spouští pro ovládání plynu, osmi tlačítkovými přepínači, jedním otočným ovladačem kombinovaným s tlačítkovým přepínačem a šesti digitálními trimy (4 okolo volantu, 2 na rukojeti). Ovládací prvky jsou uspořádány (popř. zdvojeny) pro ovládání praváky i leváky (s volantem přemístitelným na levou nebo pravou stranu). Volant i spoušť plynu mají bohaté možnosti mechanického nastavení pro dokonalé přizpůsobení vašim rukám a stylu řízení. K programování slouží dvojice tlačítek a velký podsvícený barevný dotykový LCD displej zajišťující snadnou orientaci v intuitivním menu. T10PXR má paměť pro 40 modelů neomezeně rozšiřitelnou pomocí mikroSD karty a širokou škálu pokročilých programových funkcí pro běžné i speciální modely aut - např. nezávislé řízení a pohon (se 2 regulátory) předních i zadních kol pro crawlery, dvojokruhové brzdy pro velké modely 1:5, gyro pro drifting, ABS, kontrola trakce, mix pro tanky apod. Můžete přepínat až 4 jízdní režimy s odlišným nastavením mnoha programových funkcí zaručující ideální přizpůsobení nastavení auta podmínkám na různých místech závodní trati nebo měnícím se povětrnostním podmínkám atd.

K uvedení vysílače do provozu budete potřebovat 4 AA alkalické baterie nebo NiMH akumulátory ukládané do držáku dodávaného s vysílačem, optimální je však použití 2S LiPo akumulátoru.

Přenosový systém F-4G
Futaba F-4G 2.4GHz je nový přenosový systém se super rychlou odezvou umožňující přenos telemetrie a až 10 kanálů. Na kanálech 1-4 je možno (dle nastavení na vysílači, každý kanál může pracovat v jiném režimu) přenášet:

• ultra úzkopásmový signál pro UR serva Futaba s opakovací frekvencí 1666 Hz (opakovací perioda 0,6 ms, neutrál 200 µs)
• úzkopásmový signál pro SR serva Futaba s opakovací frekvencí 833 Hz (opakovací perioda 1,2 ms, neutrál 760 µs)
• pro klasická digitální serva s opakovací frekvencí 333 Hz (opakovací perioda 3 ms, neutrál 1520 µs)
• pro analogová serva s opakovací frekvencí 66 Hz (opakovací perioda 15 ms, neutrál 1520 µs)

Přenosový systém T-FHSS SR
Přenosový systém s velmi rychlou odezvou s opakovací frekvencí 833 Hz (opakovací perioda 1 ms, neutrál 760 µs) vyžaduje používání digitálních serv Futaba v SR režimu (nebo digitální serva v kanálech, kde je SR režim vypnut). Přenášeny jsou 4 kanály. Neumožňuje přenos telemetrie.

Přenosový systém T-FHSS
Tento přenosovým systém umožňuje přenos telemetrických dat ze senzorů připojených k zásuvce sběrnice S.BUS2 na přijímači. Přenášeny jsou 4 kanály. POZOR: Vysílač není kompatibilní s přijímači systému T-FHSS Air pro létající modely.

Přenosový systém S-FHSS
Přenosový systém S-FHSS v režimu „Analogové servo“ umožňuje využívat 5 nebo více kanálů vysílače s „leteckými“ přijímači R2008SB (všech 7 kanálů) a R2006GS (max. 6 kanálů). V režimu „Digitální servo“ jsou k dispozici 4 kanály.

Režimy Analové/Digitální servo pro přenosové systémy T-FHSS/S-FHSS
Režim „Analogové servo“ umožňuje použití jakýchkoliv serv nebo RC zařízení, vzhledem k tomu, že opakovací perioda servo signálů je 13,6 ms (opakovací frekvence 73,5 Hz). Režim „Digitální servo“ může používat pouze digitální serva, včetně řady BLS a většinu dalších zařízení, jako jsou regulátory otáček pro střídavé motory. Opakovací perioda servo signálů je 6,8 ms (opakovací frekvence 147 Hz).

Přenosové systémy pro Kyosho Mini-Z EVO a EVO2
Tyto přenosové systémy umožňuje spárovat vysílač s přijímači RA-42, pro oblíbená auta Kyosho Mini-Z EVO a RA-51 pro Mini-Z EVO 2 nebo RA-53 pro Mini-Z EVO 2 s telemetrií a možností dálkového nastavování parametrů auta na vysílači. S pomocí konverzního adaptéru (prodává se zvlášť) je také možné k T10PXR připojit VF modul Kyosho FS-RM005 a využívat tak přenosový systém MINIZ FHSS.

FUNKCE

• Přenosový systém F-4G s telemetrií, T-FHSS SR (bez telemetrie), T-FHSS-2.4GH s telemetrií, S-FHSS (bez telemetrie) a Mini-Z pro RC auta.
• 10 proporcionálních kanálů v přenosovém systému F-4G / 7 proporcionálních kanálů v přenosovém režimu S-FHSS Normal / 4 proporcionální kanály v přenosových systémech T-FHSS SR, T-FHSS, S-FHSS (High Speed) a Mini-Z
• Volantový ovladač řízení uložený na přesných keramických kuličkových ložiscích s nastavitelnou neutralizací a plynule nastavitelným mechanickým rozsahem výchylek, možností přemístění na levou nebo pravou stranu vysílače (pro leváky nebo praváky) a excentrické posunutí s pomocí adaptéru (dodáván se soupravou)
• 2 výměnné volanty o různém průměru, adaptér pro plynulé nastavení rozsahu pohybu volantu (32° až 36°)
• Spoušť pro ovládání plynu uložená na přesných keramických kuličkových ložiscích s nastavitelnou neutralizací rozsahem pohybu pro funkci brzdy/zpátečky
• 8 tlačítkových přepínačů (přiřaditelné) - z toho 2 pádlové u volantu
• 1 otočný ovladač/tlačítkový spínač (přiřaditelný)
• 6 digitálních trimů (přiřaditelné)
• Zásuvka jack 3,5 mm pro sluchátka (hlasový výstup telemetrie)
• Zásuvka pro mikroSD kartu
• Nabíjecí zásuvka (při použití NiMH akumulátorů)
• USB-C port pro použití vysílače jako herního ovladače pro RC simulátory a hry na PC
Programové funkce--*
• Paměť pro 40 modelů s možností kopírování, resetování a nastavení jména modelu o 10 znacích
• Rozšíření paměti mikroSD kartou
• Volba přenosového systému: F-4G, T-FHSS SR, T-FHSS, S-FHSS (režimy Normal nebo High Speed), Mini-Z EVO a Mini-Z EVO 2
• až 4 jízdní režimy pro každý model (4 přepínatelné sady nastavení)
• Nastavení velikosti výchylek pro všechny kanály
• Limit výchylek serv (omezení max. rozsahu výchylek při použití mixů)
• Obracení smyslu výchylek pro všechny kanály
• Subtrimy pro všechny kanály
• Nastavení průběhu odezvy řízení a plynu: Exponenciální průběh výchylek, lomená křivka s přímkovými úseky nebo křivka s až 21 body nastavitelná nezávisle pro řízení vlevo/vpravo a plyn vpřed/zpátečku
• Nastavitelná míra odezvy řízení a plynu pro jednoduché „otupení“ příliš ostré odezvy nastavením jediného parametru
• Rychlost serv pro řízení a plyn
• Dvojí výchylky řízení
• Skoková akcelerace
• Servo monitor (pro rychlou kontrolu pohybu serv, zvláště v mixovaných kanálech)
• ABS
• Bezpečný volnoběh
• Režimy ovládání plynu/brzd
• Kontrola trakce
• Start (chrání proti protočení kol na nesoudržném povrchu při startu)
• Zhasínání motoru
• Přiřazení ovladačů pro jednotlivé kanály
• Nouzové výchylky fail safe pro všechny kanály
• Nastavování S.BUS serv včetně UR a SR režimů
• Dálkové ovládání programových funkcí regulátorů otáček Futaba
• Přiřazení funkcí trimů
• Přiřazení funkcí přepínačů
• Mix pro řízení s 2 servy
• Mix pro přední/zadní brzdy se 2 servy
• Mix pro ovládání gyra
• 4WS mix pro nezávislé řízení přední a zadní nápravy pro crawlery
• Mix pro pohonný systém se 2 regulátory otáček
• CPS mix pro ovládání LED světel
• Mix pro tanky – pro ovládání pohybu pásových vozidel
• 5 volně programovatelných mixů
• Mix pro závěsné lodní motory (současné ovládání směru a náklonu celého motoru nahoru a dolů)
• Mix pro naviják pro expediční auta
• Přechodová brzda pro okamžitý start dragsterů
• 4 časomíry (stopky, časovač, čas kola s pamětí 200 kol).
• Nastavení S.BUS serv
• Zobrazení telemetrie
• Nastavení telemetrických senzorů
• Hlasový výstup telemetrie
• Záznam telemetrických dat na mikroSD kartu
• Bezdrátové nastavování a aktualizace pokročilého gyra pro auta GYD550, GYD560, GYC480 (při použití přijímačů R404SBS/SBS-E a R334SBS/SBS-E)
• Aktualizace firmwaru kompatibilních přijímačů a serv

Kompatibilní přijímače

• Futaba R204GF-E S-FHSS/FHSS-2.4GHz (4kanálový, jen pro modely s elektrickým pohonem)
• Futaba R2104GF S-FHSS/FHSS-2.4GHz (4kanálový, napájení 4,8-6,0 V, ne pro HV serva)
• Futaba R304SB T-FHSS-2.4GHz s telemetrií na sběrnici S.BUS2 (4kanálový)
• Futaba R304SB-E T-FHSS-2.4GHz s telemetrií na sběrnici S.BUS2 (4kanálový, jen pro modely s elektrickým pohonem)
• Futaba R334SBS T-FHSS SR/T-FHSS 2.4GHz s telemetrií na sběrnici S.BUS2 (4kanálový)
• Futaba R334SBS-E T-FHSS SR/T-FHSS 2.4GHz s telemetrií na sběrnici S.BUS2 (4kanálový, jen pro modely s elektrickým pohonem)
• Futaba R404SBS F-4G 2.4GHz s telemetrií na sběrnici S.BUS2 (10kanálový)
• Futaba R404SBS-E F-4G 2.4GHz s telemetrií na sběrnici S.BUS2 (10kanálový; kanály 5-10 na S.BUS2, jen pro modely s elektrickým pohonem)
• Futaba R2006GS S-FHSS v režimu Normal (6 kanálový)
• Futaba R2008SB S-FHSS v režimu Normal (8 kanálový, používá se 7 kanálů)
• Kyosho RA-42 v režimu Mini-Z EVO, RA-51, RA-53 v režimu Mini-Z EVO 2

Kompatibilní telemetrické senzory

• Teplotní senzor (SBS-01T)
• Teplotní senzor (SBS-01TE)
• Otáčkoměr s magnetickým snímačem (SBS-01RM)
• Otáčkoměr pro střídavé motory (SBS-01RB)
• Napěťový senzor (SBS-01V)
• Proudový senzor (SBS-01C)
• GPS senzor (SBS-01G, SBS-02G) - rychlost a vzdálenost

SADA T10PXR OBSAHUJE

• Vysílač Futaba T10PXR 2.4GHz

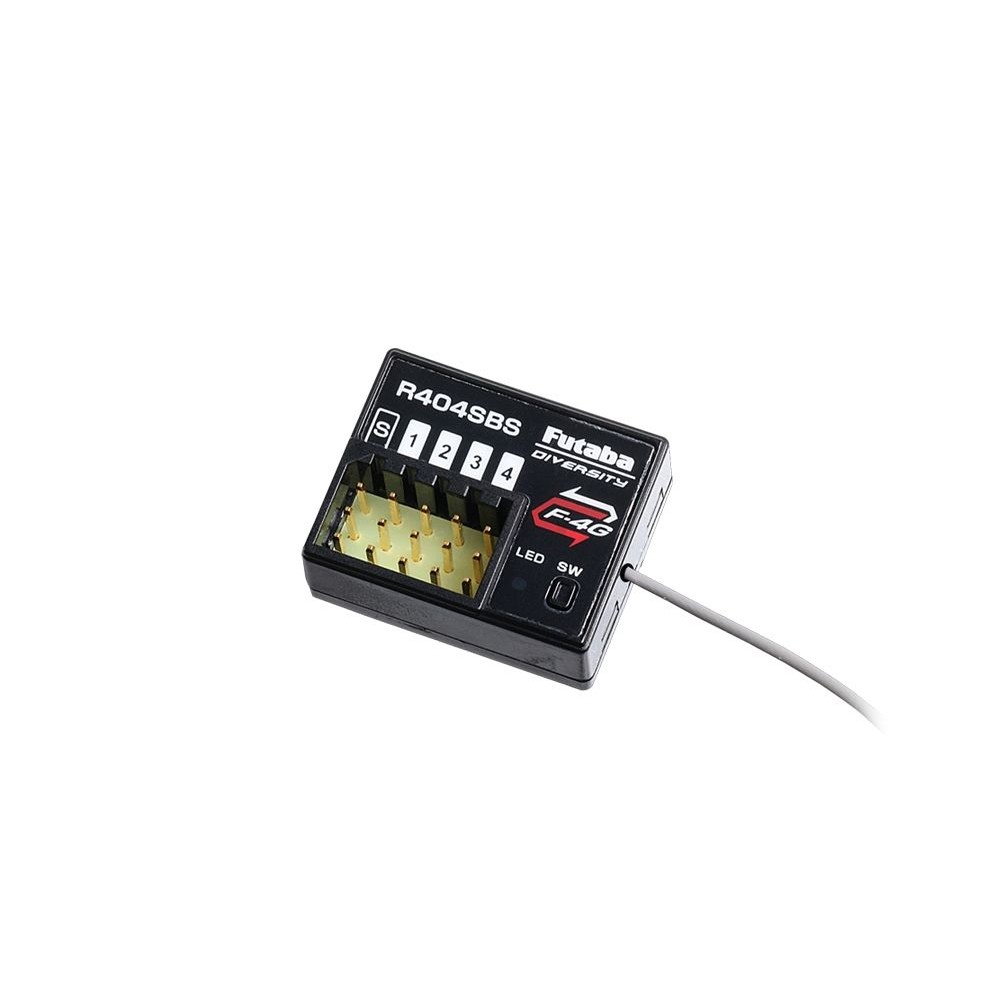

• Přijímač R404SBS s telemetrií
• Adaptér nastavení úhlu otočení volantu ASA
• Adaptér volantu 32°
• Excentrický adaptér volantu (APA)
• Páka brzdy velká
• Páka brzdy pro dva prsty
• Úhlová zarážka 4x
• Úhlová vložka volantu 5°
• Volant s velkým průměrem
• Vložka pro LiPo akumulátor
• Chránič spoušti (Levý/Pravý)
• Gumové madlo
• Záslepka pádlového přepínače 2x
• Neutralizační pružina volantu Měkká/Střední/Tvrdá
• Neutralizační pružina spoušti Měkká/Tvrdá
• Imbusová klička
• Nálepky UR/SR
• Návod k obsluze
