Tester střídavých motorů bez snímačů i se snímači - měří proudový odběr, otáčky, KV (počet otáček na volt), hlučnost, časování motoru (průměrné i jednotlivých fází), testuje Hallovy sondy střídavých motorů se senzory.

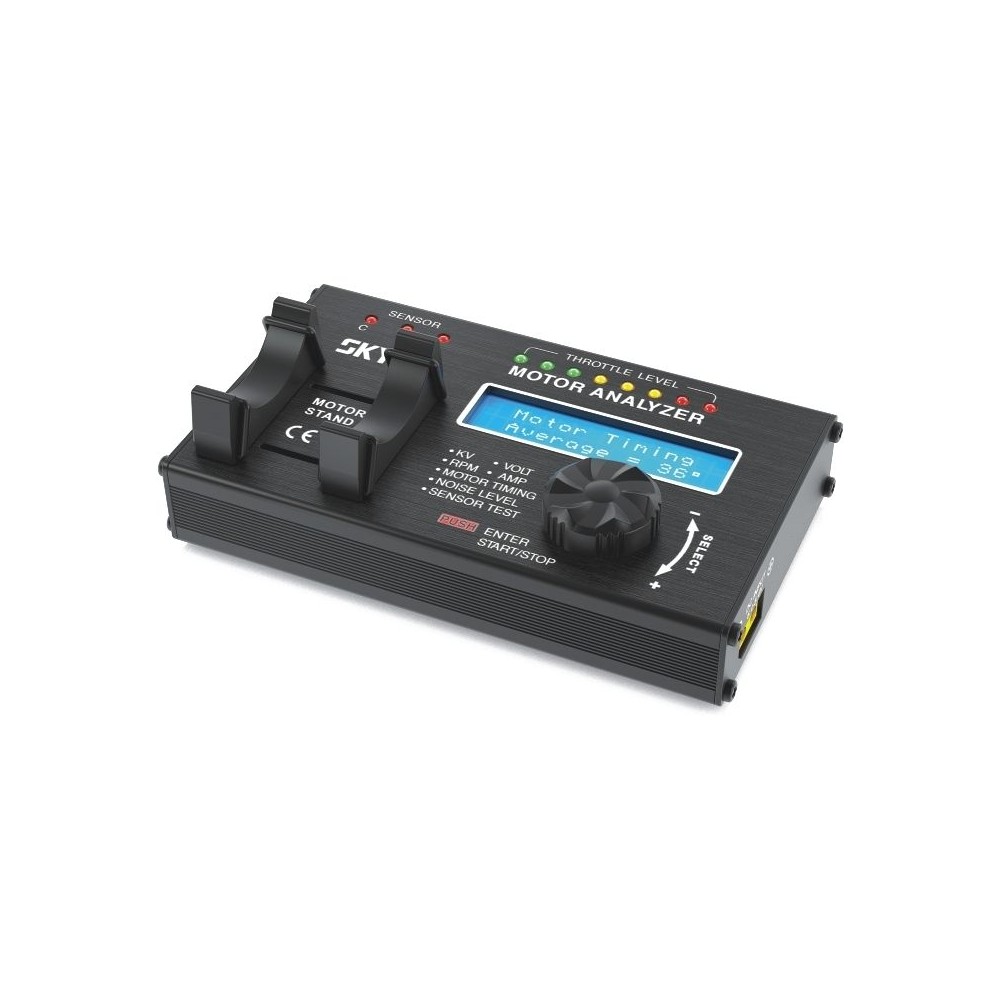

Tester střídavých elektromotorů SKY RC Motor Analyzer BMA-01 je elektronický přístroj speciálně zkonstruovaný pro měření parametrů, jako je počet otáček na volt („KV“), otáčky motoru, měření proudového odběru, měření časování (průměrné hodnoty i jednotlivých fází), měření hlučnosti a kontrola funkcí Hallových senzorů střídavých motorů. Naměřené hodnoty pro střídavé motory se snímači i bez snímačů jsou v reálném čase zobrazovány na dvouřádkovém LCD displeji.
Tester je primárně určen pro 2- a 6-pólové motory v klasickém uspořádání („inrunnery“) používané v modelech RC aut s maximálním proudovým odběrem 30 A. Měření motorů s jiným počtem pólů (2-36 pólů) a motorů s rotačním pláštěm („outrunnerů“) je také možné, ale fungování přístroje s některými typy outrunnerů nemusí být zaručeno.
Součástí testeru je držák pro upevnění testovaného motoru (inrunneru). Pro napájení testeru budete potřebovat dvoučlánkový LiPo akumulátor, který by měl mít kapacitu aspoň 2000 mAh.
1. Kontrola střídavých motorů se snímači („sensored“) i bez snímačů („sensorless“)

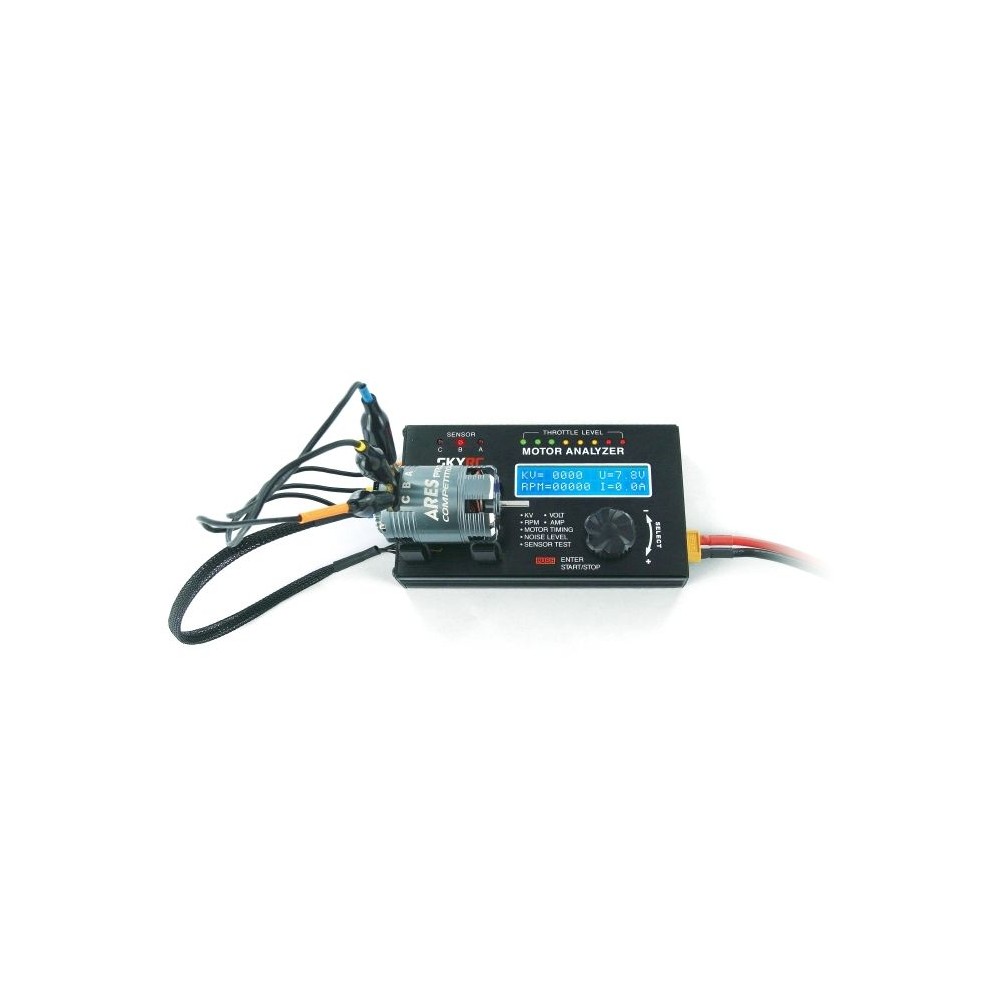

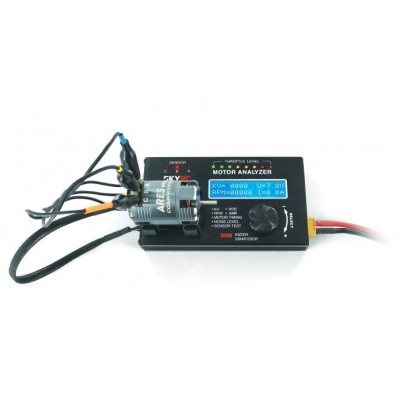

V režimu kontroly motoru se testovaný motor upevní do držáku na testeru. Silové kabely motoru a popř. kabel senzorů se zapojí do odpovídajících zásuvek na testeru. V softwaru se nasatví počet pólů měřeného motoru. Po spuštění měření tester automaticky zajistí měkký rozběh motoru na nízké otáčky; poté můžete otáčky motoru zvyšovat až na maximum otáčením 3D kolečka – úroveň plynu je signalizována sloupcem LED diod. Motor Analyzer měří:
2. Měření časování
Tester umožňuje měření časování motoru – poskytuje jak průměrnou hodnotu pro celý motor, tak i hodnoty pro snímače jednotlivých fází A, B a C. Díky tomu můžete velmi přesně dolaďovat časování (v ideálním případě by měly být hodnoty pro všechny tři fáze stejné).
3. Měření hlučnosti
Špatně vyrobený/smontovaný motor, podřadná nebo opotřebená ložiska, ohnutá hřídel, nevyvážený rotor a další mechanické vady mohou generovat vibrace. Vibrace motoru rozechvívají okolní vzduch – toto chvění jsou zvukové vlny, které vnímáme jako zvuk motoru.
Čím vyšší úroveň vibrací, tím negativněji je ovlivňována výkonnost motoru. Díky měření hlučnosti motorů vestavěným měřícím mikrofonem můžete vybrat kus s nejnižšími vibracemi – tj. s nejnižšími ztrátami.
4. Testování Hallových senzorů (pouze pro motory se snímači)
Tento režim slouží ke kontrole správné funkce Hallových sond snímajících polohu rotoru – to je kriticky důležité pro správné řízení chodu motoru regulátorem. S pomocí testeru např. odhalíte, zda není nekterý ze senzorů vadný nebo zda nejsou silové kabely motoru zapojené v nesprávném pořadí.

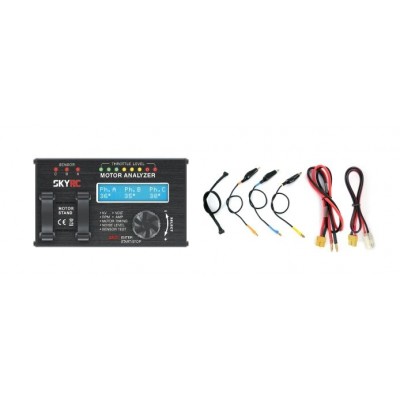

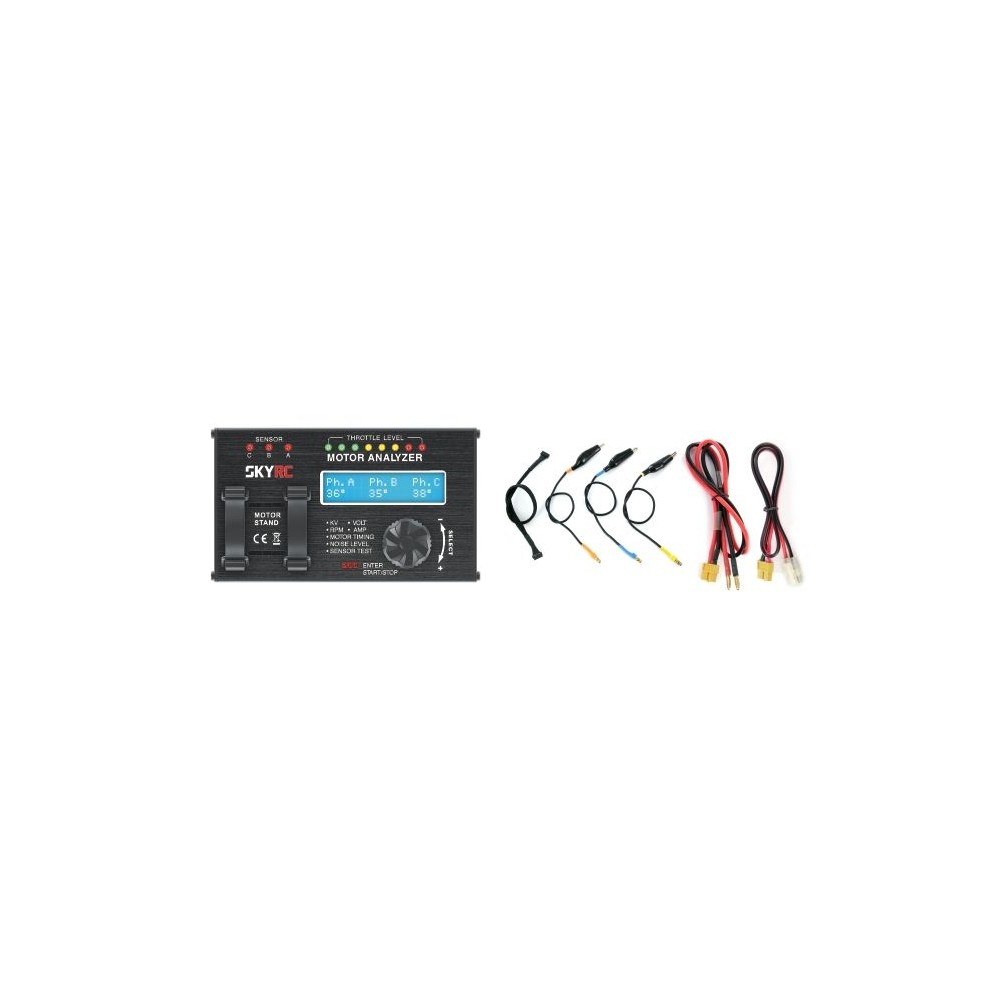

Sada testeru obsahuje: Motor Analyzer BMA-01, napájecí kabel XT60/banáky 4 mm, napájecí kabel XT60/Tamiya, šestižilový kabel senzorů, návod
Napájení | 7,4-8,4 V (2S LiPo) |
Podporované typy motorů | Střídavé se snímači i bez snímačů (2-36 pólů) |
Přesnost měření KV | ±3% |
Přesnost měření časování | ±4% |
Rozsah měření časování | 0-70° |
Rozsah měření hlučnosti | 60-120 dB |
Max. proudový odběr motoru | max. 30 A při 8,4 V |

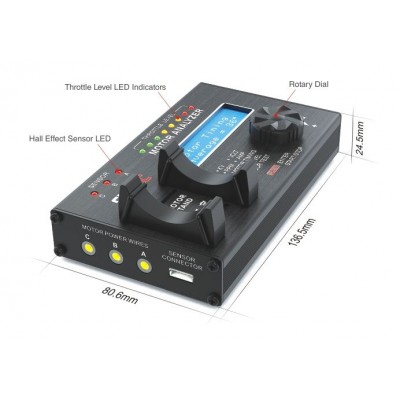

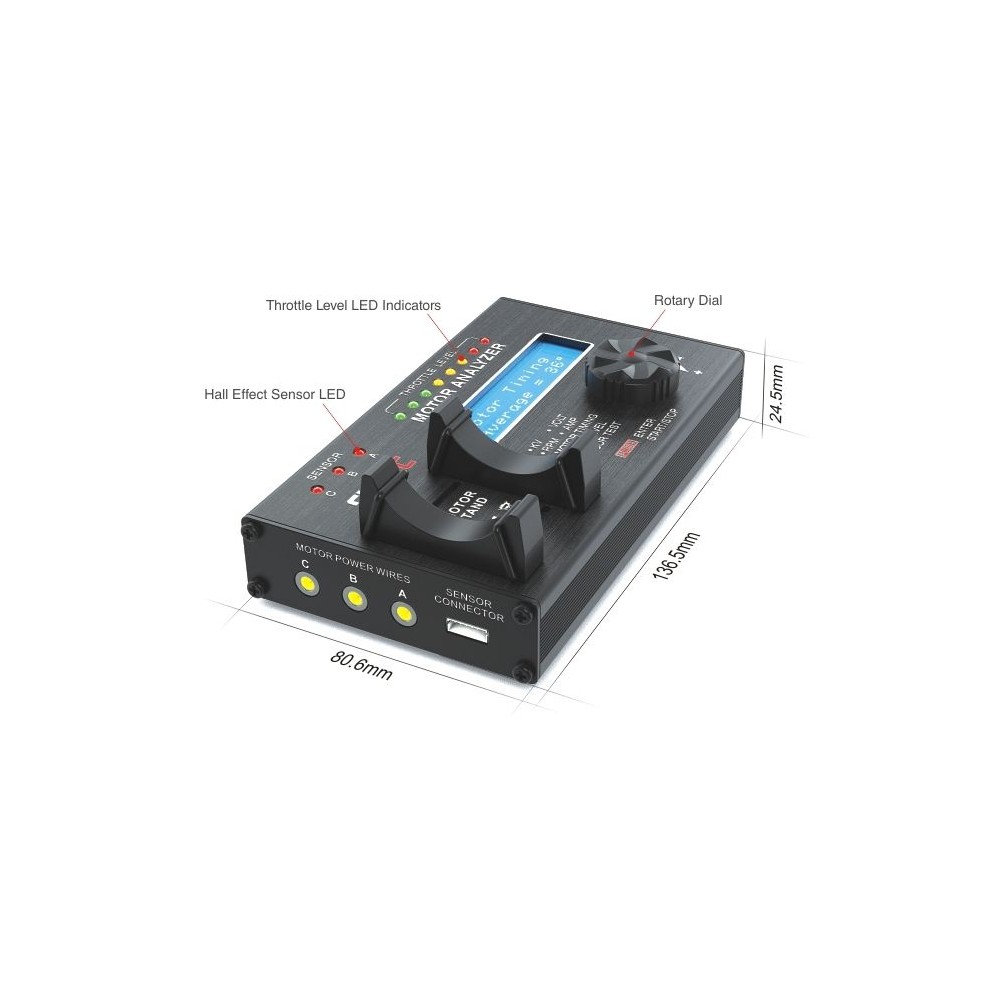

Rozměry | 136,5x80,6x24,5 mm |
Hmotnost | 282 g |
