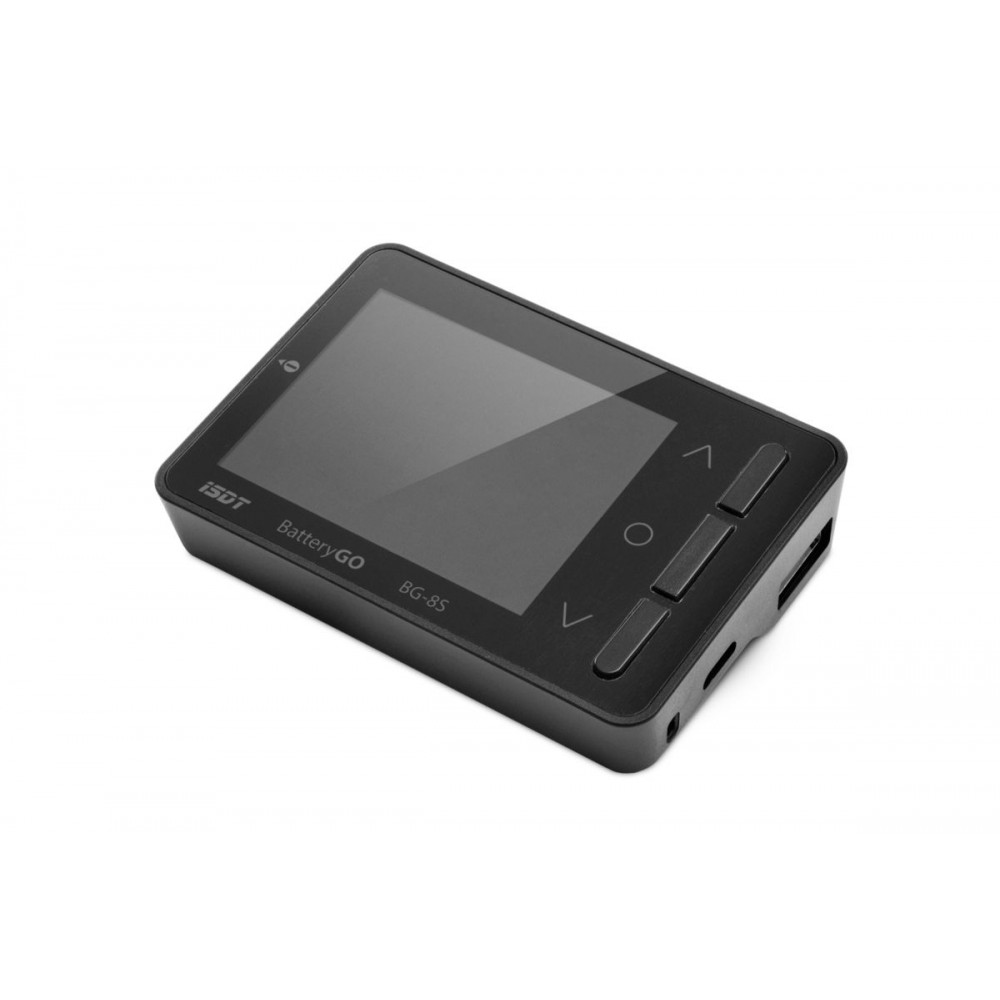

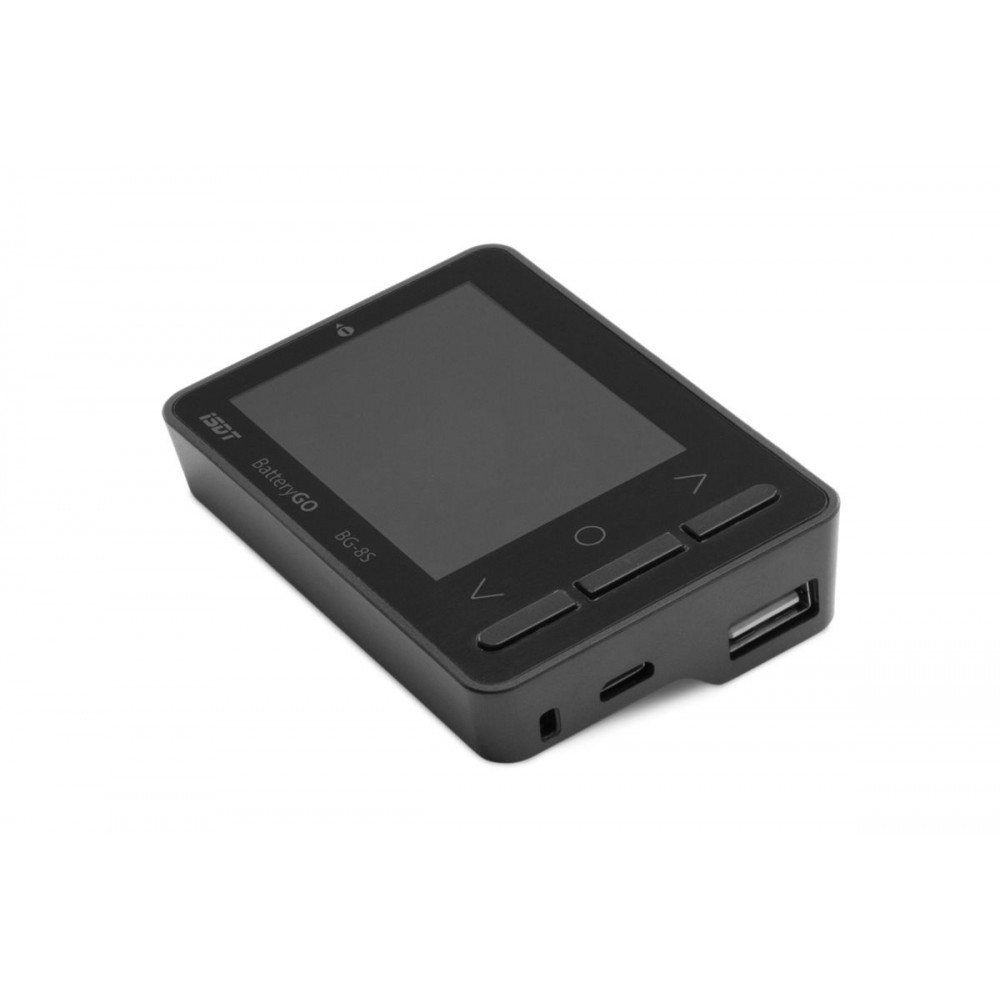

iSDT BG-8S tester/balancer

BG-8S je multifunkční měřící přístroj umožňující testování stavu akumulátorových sad většiny hlavních modelářských typů: Li-Po, Li-ion, LiFe, LiHV, NiCd a NiMH. Dále umožňuje autonomní balancování lithiových sad pro vyrovnání napětí jednotlivých článků na s tejnou úroveň. V režimu testování servo signálu jej lze použít pro měření parametrů servo signálu na výstupu z přijímače – PWM pro klasická serva i sériového S.BUS. Může také fungovat jako inteligentní USB nabíječ/powerbanka napájený z připojeného akumulátoru.

TESTOVÁNÍ NAPĚTÍ LITHIOVÝCH AKUMULÁTORŮ

Zařízení umožňuje měření 2-8S lithiových akumulátorů (Li-Po, Li-ion, LiFe, LiHV) bez potřeby dalšího dodatečného napájení. Pro testování 1S akumulátorů je třeba připojit napájecí akumulátor s napětím vyšším než 5 V do vstupní zásuvky XT60i. Testovaný akumulátor se připojuje přímo (sady se servisními konektory JST-XH) nebo pomocí vhodného adaptéru.

Tester měří a zobrazuje:

• celkové napětí akumulátoru
• napětí jednotlivých článků sady
• rozdíl napětí článků s nejvyšším a nejnižším napětím

TESTOVÁNÍ NAPĚTÍ NiCd A NiMH AKUMULÁTORŮ

Při testování 4-10čl. NiCd a NiMH akumulátorů není třeba dodatečný napájecí zdroj. Pro testování NiCd a NiMH akumulátorů s méně než 4 články je třeba připojit napájecí akumulátor s napětím vyšším než 5 V do vstupní zásuvky XT60i.

Tester měří a zobrazuje:

• celkové napětí akumulátoru

BALANCER (2-8S)

BG-8S umožňuje autonomní balancování – přístroj vybije články sady na úroveň článku s nejnižším napětím (přístroj se napájí z vybíjeného akumulátoru).

TESTER SERVO SIGNÁLU

Pro testování servo signálu se příslušný výstup (kanál) nebo S.BUS zásuvka přijímače s BG-8S propojí třížilovým servokabelem ve standardním zapojení tak, aby černý (hnědý) vodič (-) byl zapojen ke kontaktu zásuvky testeru/balanceru (-). Pokud je napájecí napětí přijímače nižší než 5,0 V, je nutno do zásuvky XT60i připojit vnější napájecí zdroj s napětím aspoň 5 V.

• Testování PWM signálu – šířkově modulovaného signálu pro klasická serva: Po připojení signálového výstupu z přijímače pro klasická serva (PWM) BG-8S měří a zobrazuje napájecí napětí přijímače, opakovací frekvenci a šířku signálových impulsů, kterou zobrazí také jako relativní velikost výchylky v %.
• Testování S.Bus signálu – sériového signálu pro S.Bus serva: Po připojení sériového S.BUS signálového výstupu z přijímače BG-8S zobrazuje relativní velikost výchylky v % a jako sloupcový graf až v 18 kanálech.

USB NABÍJEČ

BG-8S může také sloužit jako „polní“ USB nabíječ/powerbanka napájený z akumulátoru připojeného do zásuvky XT60i – ten je testerem chráněn před nadměrným vybitím. BG-8S umožňuje nabíjení běžných zařízení (5V/max. 2A) stejně jako inteligentní rychlonabíjení zařízení využívajících technologie Qualcomm Quick Charge 2.0/3.0, je kompatibilní se zařízeními BC1.2 a Apple. Dovoluje nabíjení max. 12 V/2 A.

Balení obsahuje: Tester BG-8S, chránič displeje, návod.
